精密過濾器概述
精密過濾器工作原理

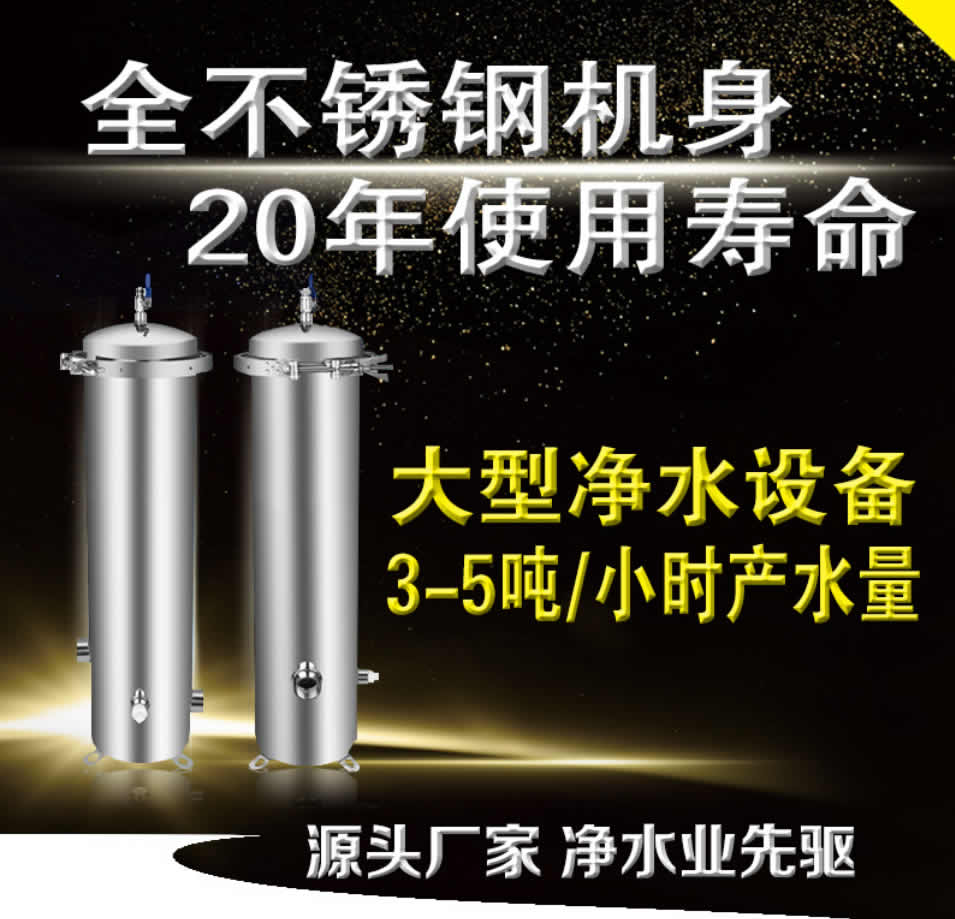

精密過濾器（又稱作保安過濾器），筒體外殼一般采用不銹鋼材質制造，內部采用PP熔噴、線燒、折疊、鈦濾芯、活性炭濾芯等管狀濾芯作為過濾元件，根據不同的過濾介質及設計工藝選擇不同的過濾元件，以達到出水水質的要求。隨著過濾行業的不斷發展，越來越多的行業和企業運用到了工泉公司生產的精密過濾器，越來越多的企業應用到了精密過濾器。
精密過濾器結構特點
各種涂裝設備頂棉過濾及框架式、精密過濾器適用于精細化工，油品，食品醫藥，水處理等場合。
精密過濾器性能特點
(1) 過濾精度高，濾芯孔徑均勻
(2) 過濾阻力小，通量大、截污能力強，使用壽命長。
(3) 濾芯材料潔凈度高，對過濾介質無污染。
(4) 耐酸、堿等化學溶劑。
(5) 強度大，耐高溫，濾芯不易變形。
(6) 價格低廉，運行費用低，易于清洗，濾芯可更換。
精密過濾器應用
用于各種懸浮液的固液分離，環境要求比較高的，過濾精度比較高的藥液過濾，適用范圍廣，適用于醫藥。食品。化工。環保。水處理等工業領域、
精密過濾器罐體材質可分為：玻璃鋼罐、碳鋼罐、不銹鋼罐，也可根據用戶要求制作。
精密過濾器基本參數
1：過濾量T/H：0.05-20
2：濾器使用壓力mpa：0.1-0.6
3：濾機規格蕊數：1、3、5、7、9、11、13、15、
4：濾器使用溫度°C：5-55
各種濾芯的特點及應用聚四氟乙烯膜(PTFE)濾芯，聚硐膜(HE)濾芯，聚丙烯膜(PP)濾芯，醋酸纖維膜(CN－CA)濾芯，
過濾精度從0.1-60um，長度有10；20；30和40英寸(即250；500；750；1000mm)四種，
上述濾芯，耐壓為0.42mpa，可反沖。接口方式有插入式(222、226座二種)和平嘴式二種
折疊式過濾器特點
本機體積小、重量輕、使用方便、過濾面積大、堵塞率低、過濾速度快、無污染、熱稀穩定性及化學穩定性好。
此濾器能濾除絕大部分微粒，所以廣泛應用于精濾和除菌工藝。
濾筒內可裝有1芯、3芯、5芯、7芯、9芯、11芯、13芯、15芯等
折疊式濾芯長度有10、20、30、40 英寸
濾芯材質聚四乙烯、聚砜、尼龍、聚丙烯、醋酸纖維
過濾孔徑有：0.1um、0.22um、1um、3um、5um、10um等
又分疏水性(適用于氣體)和親水性(適用天液體)濾芯，可根據需要選用。
精密過濾器主要包括：PA PE微孔精密過濾器，鈦棒過濾器、聚醚砜濾芯、聚四氟乙烯濾芯、微孔膜筒式過濾器。
精密過濾器特點
⒈高效能去除水、油霧、固體顆粒，100%去除0.01μm及以上顆粒、油霧濃度控制在0.01ppm/wt；
⒉結構合理，體積小、重量輕；
⒊帶有防護罩塑膠外殼和鋁合金外殼可選擇。
⒋三級分段凈化處理，使用壽命長。
微孔精密過濾器濾芯
精密過濾器種類
Q級精密過濾器
通用范圍：一般往復式空壓機前置過濾
材質：多層玻璃纖維濾芯
濾雜質：5MICRON
濾油含量：5PPM
最大壓力：16KG/CM
最高溫度：65℃
一般壓差：0.2KG/CM
最大壓差：0.7KG/CM
功能：將壓縮氣內大量的油氣濾到5PPM以內及濾除雜質顆粒至5MICRON
P級精密過濾器
通用范圍：一般螺旋式空壓機前置過濾
濾雜質：1MICRON
濾油含量：0.5PPM
一般壓差：0.17KG/CM
功能：將壓縮空氣內的油氣濾除至0.5PPM以以濾除雜質顆粒至1MICRON以下
S級精密過濾器
通用范圍：一般空氣壓縮機后置過濾
濾雜質：0.01MICRON
濾油含量：0.01PPM
一般壓差：0.275KG/CM
功能：將壓縮空氣中微量油氣精密濾除至0.01PPM同時濾除空氣中雜質顆粒至0.01MICRON達到無油標準的高品質壓縮空氣
C級精密過濾器
通用范圍：用高度精密過濾專用
材質：活性碳濾芯
濾雜質：0.03MICRON
濾油含量：0.003PPM
一般壓差：0.75KG/CM
功能：一般用于濾除壓縮空氣中的臭氧，非常微細的油氣及超微顆粒
精密過濾器為了能達到高精密過濾品質，采用了多層不同過濾材質，其中包含了硼矽酸鹽的纖維層、玻璃纖維層、活性炭纖維層、多層不織布層及不銹鋼網層。唯有如此才能達到無油，無雜質高品質空氣。
補充：
C 主管路過濾器 能除去大量的液體及3μm以上固體微粒，達到最低殘留油分含量僅5ppm，有少量的水分、灰塵和油霧。用于空壓機，后部冷卻器之后，其它過濾器之前，作一般保護之用；用于冷干機之前，作前處理裝置。
T 空氣管路過濾器能濾除小至1μm的液體及固體微粒，達到最低殘油分含量僅0.5ppm，有微量水分、灰塵和油霧。用于A級過濾器之前作前處理之用；冷干機和吸干機之后，進一步提高空氣質量。
A 超高效除油過濾器 能濾除小至0.01μm的液體及固體微粒，達到最低殘油含量僅0.001ppm，幾乎所有的水分、灰塵和油都被去除。用于H級過濾和吸干機之前，起保護作用，冷干機之后，確保空氣中不含油。
H 活性炭微油霧過濾器 能濾除小至0.01μm的油霧及碳氫化合物，達到最低殘油含量僅0.003ppm，不含水分、灰塵和油，無臭無味。起最后一道過濾作用，供一些必須使用高質量高質量空氣的單位，如食品工業、呼吸、無菌包裝等。
材料
⒈外殼：不銹鋼或PP
2.濾芯材料：B、C系列環保特殊纖維、不織布；D系列、
保養維修
1、精密過濾器的核心部件是過濾的濾芯，濾芯屬于易損壞的部件，需要特別的保護。
2、精密過濾器長時間工作，會截阻一定量的雜質，這會時工作速率下降，所以要經常清洗，同時要清洗濾芯。
3、在清洗過程中要特別注意躲濾芯的清洗，不要變形或損壞，否則會導致過濾精度降低，達不到生產要求。
4、如發現濾芯變形或損壞，必須馬上更換掉。
5、某些精密濾芯，不能多次反復使用，如袋式濾芯、聚丙烯濾芯等；
一般原則
1、進出口通徑
原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。
2、公稱壓力
按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。
3、孔目數的選擇
主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。
4、過濾器材質
過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。
5、過濾器阻力損失計算
水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa
適用范圍
精密過濾器被廣泛應用于石油化工、天然氣、涂料、油漆、油墨、醫藥、生物工程、汽車制造、電子、電鍍、食品、飲料等領域，是各類液體過濾、澄清、提純處理的理想設備。
石化、化工行業：雙氧水、樹脂、潤滑油、聚合物、粘膠、航煤及各種油品、催化劑、化學纖維制造過程中各種流體凈化、化工中間體產品及化工產品的分離回收；
石油、天然氣行業：加氣站CNG過濾、胺液脫硫及脫水劑過濾、天然氣及煉廠的分離與凈化、油田注水、修井、酸化液體過濾；
涂料、油漆、油墨行業：乳膠漆、油漆原料和溶劑過濾、印刷油墨、打印油墨及添加劑；
醫藥、生物工程行業：輸液（LVP和SVP）制藥用水、生物制品血漿血清、各種醫藥中間體、醫藥原料、溶劑過濾、CIP過濾、發酵罐進氣及尾氣除菌過濾；
汽車制造行業：電泳漆、面漆、超濾水、前處理液、整車噴淋水、發動機曲軸制造冷卻液、噴漆用工業氣體及噴漆房氣體凈化；
電子、電鍍行業：液晶顯示、光刻機、光盤、銅箔、集成電路及其他微電子及電子產品制造過程的各種化學品及處理、電鍍液、工藝氣體純化和凈化間氣體過濾；
食品、飲料、酒行業：葡萄酒、黃酒、白酒、啤酒、果酒、清酒、果汁、茶飲料、豆奶、乳制品、瓶裝水、食用油、醋、味精等食品添加劑制造的流程凈化和無菌處理。
注意事項
1、過濾器以“先粗后精”原則組合配置，順序不能顛倒。
2、實際通過過濾器的壓縮空氣流量、壓力及溫度不能超過銘牌規定值。
3、安裝時須注意分清過濾器的進、出口位置。
4、過濾器安裝對應地垂直。留有一定的離地高度，便于調換濾芯。
5、下列情況之一出現時，應當更換濾芯：
a、過濾器效果明顯惡化；
b、壓差表示值超過0.07MPa；（注：濾芯初始壓降<0.015Mpa）；
c、使用時限：FC、FT、FA為8000h，FH為2000h；
6、不帶自動排水器的過濾器，應定時打開球閥排除濾殼積水。通常每班不少于1-2次；
7、過濾器進氣溫度不超過66℃；
8、若工作壓力低于標準值（0.7MPa）時，過濾器的實際處理能力按下表進行修正；
精密過濾器選型表：
名稱
固定方式
規格
接口
流量(T)
口徑
精濾器
卡箍式
ф195×250(5芯10寸)
內牙
2.0-3.0
1寸
ф195×500(5芯20寸)
4.0-6.0
1.2寸
ф195×750(5芯30寸)
7.0-8.0
1.5寸
ф195×1000(5芯40寸)
9.0-11.0
230×250(7芯10寸)
3.0-4.0
ф230×500(7芯20寸)
6.0-8.0
ф230×750(7芯30寸)
10.0-11.0
2寸
ф230×1000(7芯40寸)
13.0-15.0
法蘭
ф230×500(5-7芯)20寸
ф230×750(5-7芯)30寸
ф230×1000(5-7芯)40寸
ф273×500(7-9芯)20寸
7.0-9.0
ф273×750(7-9芯)30寸
10.5-13.5
ф273×1000(7-9芯)40寸
14.0-18.0
ф300×500(10芯)20寸
9.0-10.0
ф300×750(10芯)30寸
14.0-15.0
300×1000(10芯)40寸
18.0-20.0
ф325×500(12-15芯)20寸
12.0-15.0
ф325×750(12-15芯)30寸
18.0-22.0
ф325×1000(12-15芯)40寸
24.0-30.0
ф350×750(16-18芯)30寸
24.0-27.0
ф350×1000(16-18芯)40寸
32.0-36.0
2.5寸
ф400×750(19-20芯)30寸
27.5-30.0
ф400×1000(19-20芯)40寸
38.0-40.0
ф450×750(21-25芯)30寸
31.5-37.5
ф450×1000(21-25芯)40寸
42.0-50.0
ф500×750(30-35芯)30寸
45.0-52.5
DN65
ф500×1000(30-35芯)40寸
60.0-70.0
DN80
ф600×750(36-40芯)30寸
54.0-60.0
ф600×1000(36-40芯)40寸
72.0-80.0
ф700×750(41-50芯)30寸
61.5-75.0
ф700×1000(41-50芯)40寸
82.0-100.0
ф800×750(55-66芯)30寸
82.5-99.0
DN100
ф800×1000(55-66芯)40寸
110.0-132.0
